HVAC系统的水力平衡及解决方案 ——智能动态节能阀

水力平衡概念中的挑战是什么？

1、缺少有效的手段来衡量好的水力平衡究竟带来了多大的节能效果。

2、更关注于主机（如冷机）方面的节能，而不关注由水力平衡所带来的节能。

3、更关注于在监制系统方面的节能

但是，其实只有在系统的水力平衡时，主机（冷机）和控制系统才能实现高效的节能

水力失调（不平衡）的常见现象

(一）流量失调的常见现象

1、系统冷热不均

A．供热时近热远冷，供冷时近冷远热。

B．某些支路水量偏大或偏小。

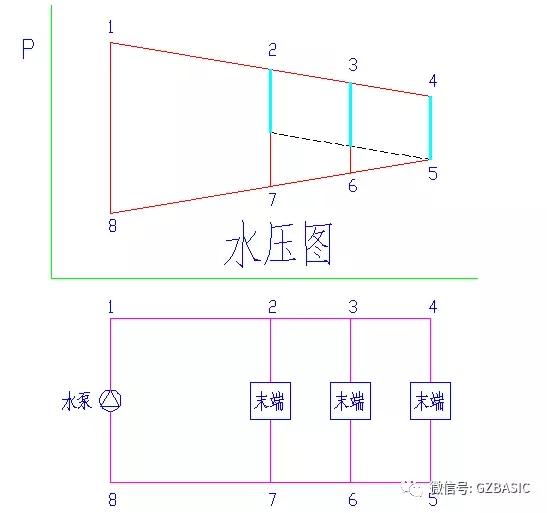

图中是一个典型的异程式系统，假设各个末端的阻力相同，各支管管径相同，则近端支管的水量会多于远端支管的水量，原因是近端支管的资用压头大于远端支管。系统越大、支管数越多、干管越长、干管比摩阻越大，失调的现象越严重。如果某个支管阻力过大，会造成水量的不足。

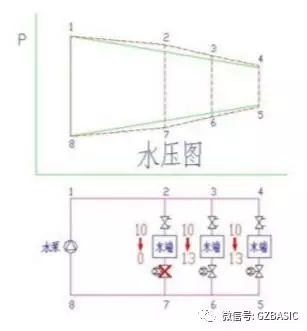

2、变流量系统运行失调

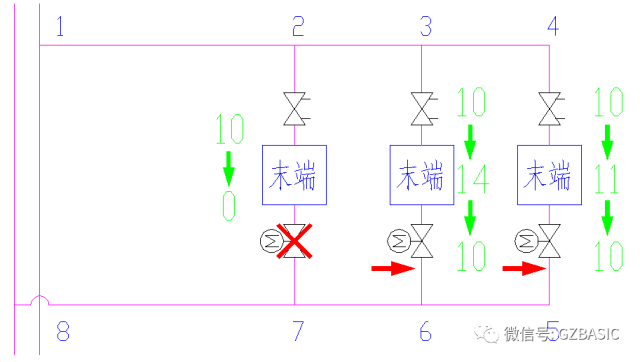

常见于使用静态平衡阀的变流量系统，调试时即使各个末端已经调试平衡，当实际使用时，当某些末端调节或关闭时，会造成其他末端两端的压差变化，从而因此其他未调节末端水量的变化，从而引起失调，这种失调现象是一种动态的失调现象。

3、负荷稳定，但房间调节阀动作频繁，造成房间温度震荡频繁。

产生动态失调后，由于通过末端的水量发生变化，因此房间温度也发生波动，温控器控制调节阀调整水量。而此时该房间的负荷没有发生任何变化，调节阀的调节动作是由于系统压力波动产生的。

变流量系统应该：调节阀负责能量的控制，仅当负荷发生变化时动作，而平衡阀负责压力控制，负责吸收系统的压力波动。

4、水泵的运行能耗过高。

5、系统稳定时间过长。

(二）压力失调的常见现象

1、调节阀产生噪音和振动。

2、调节阀关闭不上，严重时有烧阀危险。

3、调节阀阀权度过小，阀门曲线变形，线性散热受控系统变成上抛性散热受控系统。

水系统平衡分析：机械式动态压差平衡阀的不足

1、故障率高，维修难度大，维护费用高。

2、调试困难，智能程度低。

3、只适用夏季工况，冬季耗能严重。

4、平衡阀与电动阀适配困难，造成末端供给水量过大过小，而失去平衡的意义。

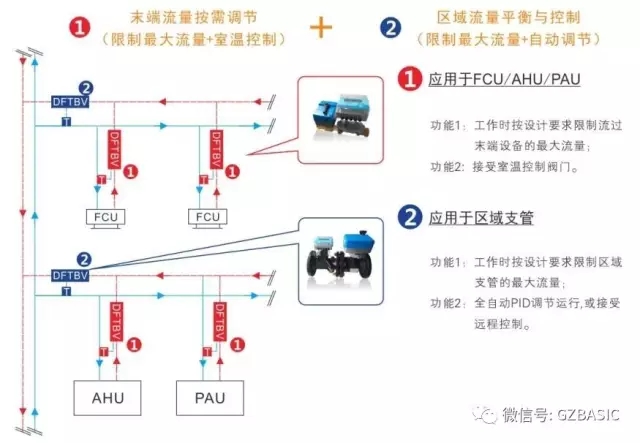

HVAC系统的水力平衡及解决方案——智能动态节能阀

采用该解决方案的优势在于

1、压力无关型，流量按需分配的控制理念，简单可靠地实现全面能量平衡。

2、智能识别冬夏模式，实现空调制冷/采暖功能自动转换。

3、避免平衡阀多级重复设置，减少了系统中阀门总量，降低初始投资，安装维护更为便利。

4、确保稳定和精确的流量、温差控制，提高了舒适性，并节省运行费用，从而达到节能效果。

5、可远程控制末端设备并分析与诊断。

智能动态节能阀

概述

智能动态节能阀采用了超声波测量方式。具有算法先进、功耗极低、计量准确、不易堵塞的特点，解决了由于空调循环水质差给常规流量传感器造成的故障现象。是一种可配置于不同工作模式，并通过分别采样阀门位置、管道介质（水）流量或温差来调整阀门开度的一种动态压力无关型的管道自动控制设备。结合PC管理软件可有效的提升HVAC的运行效率，实现建筑节能，市场前景广阔。

目的

水力平衡是针对水力失调问题而产生的一种调节方法，目的是消除水力失调，达到：

1、每个设备所获得的流量=设计流量

2、整个建筑物所获得的总流量=总设计流量

3、节能降耗

特点

1、通过先进的算法优化系统能效。

2、网站实时数据更新。

3、末端设备状态监测。

4、可获取介质温度，流量及能耗等数据。

5、追踪及诊断功能，能更好的维护系统。

6、低安装成本，使用寿命长

7、投资回报高。
