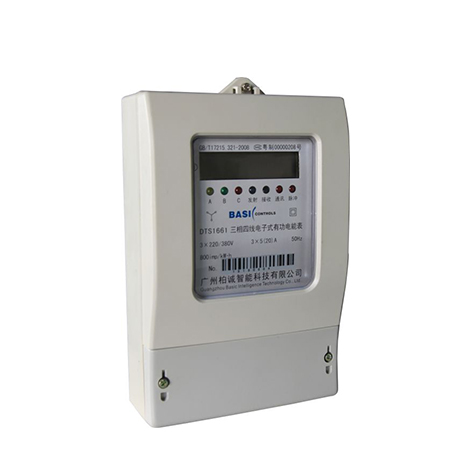

三相四线电子式电能表

DTS1661、DSS1661型三相有功电子式电能表，使用在供电部门、工厂、企业、商业、农业的动力、照明设备的有功电能计量，该表采用进口专用大规模集成电路，16位A/D转换、数字乘法器、数字采样处理技术及SMT工艺，根据工业用户实际用电状况所设计、制造的新型电能仪表。用于计量频率为50Hz的交流三相有功电能,用电量采用计度器显示，读数直观便于抄表,本仪表具有红外和RS485通讯功能，为三相电能测量提供先进、可靠的计量工具。

该表采用的计量模块能精确地测量三相正反双向有功电能。计量准确、稳定、可靠、具有良好的抗电磁骚扰、低功耗、高准确度、防窃电、宽量程、长寿命等特点。本仪表符合标准DL/T 645-1997《多功能表通讯规约》和GB/T 17215.321-2008《1级和2级静止式交流有功电度表》。

◇电能计量功能：电能计量功能：有功电能计量。三相电源供电，一相或两相断电，计量准确度不受影响

◇输出接口：带光耦隔离有功无源脉冲输出接口

◇缺相指示功能：用三个发光管来指示是否缺相，三个发光管分别代表A、B、C三相，某相缺相时，相应指示灯不亮

◇通讯功能：具有红外线和RS485通讯接口，方便用户通过通讯接

◇口抄读电量数据，方便可靠，通讯波特率：1200bps

◇显示方式：LCD或计度器

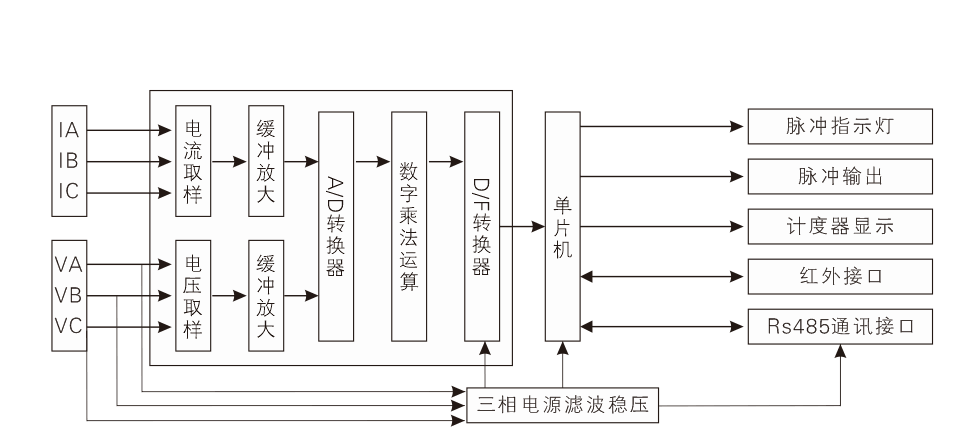

原理：本电能表采用三相供电方式，并在任一单相供电情况下都能正常工作。电能表工作时，电压、电流经取样电路分别取样后，送至大规模专用集成电路缓冲放大，再由16位A/D转换器转换成数字信号，经数字乘法器运算后，转换成和电能大小成正比的脉冲，驱动计度器进行电能累加和驱动脉冲指示灯，并输出脉冲，供计量。
